Modèle de produit

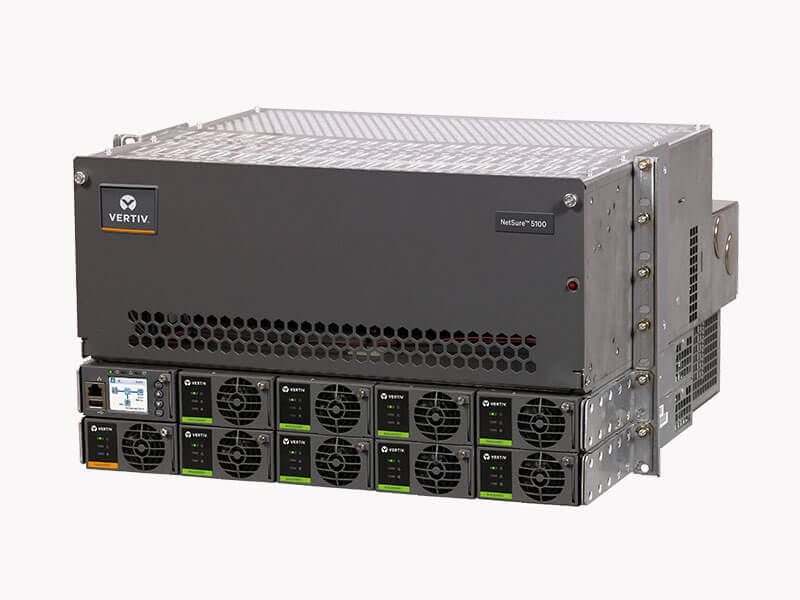

NetSure 5100 582137100
La gamme NetSure 5100, une solution compacte d’alimentation DC de -48/+24 V, 600 A, comprend une unité de commande avancée, jusqu’à (29) emplacements pour des redresseurs eSure à haut rendement de 2 000 W ou des convertisseurs -48 V à +24 V de 1 500 W ou des convertisseurs solaires de 2 000 W.
Sauvegardez ce produit dans votre tableau de bord
Vous venez de sauvegarder ce produit dans votre tableau de bord afin de le consulter ultérieurement. Vous pourrez ensuite facilement le supprimer quand vous n’en aurez plus besoin.
Veuillez vous connecter ou créer un compte pour sauvegarder ce contenu afin de le consulter ultérieurement
Adapté aux applications suivantes:
- Télécommunications
Modèle de produit
NetSure 5100 582137100
La gamme NetSure 5100, une solution compacte d’alimentation DC de -48/+24 V, 600 A, comprend une unité de commande avancée, jusqu’à (29) emplacements pour des redresseurs eSure à haut rendement de 2 000 W ou des convertisseurs -48 V à +24 V de 1 500 W ou des convertisseurs solaires de 2 000 W.
Adapté aux applications suivantes:
- Télécommunications
Avantages
Réduisez le coût total de propriété grâce aux redresseurs eSure à haut rendement
Réduisez les besoins en refroidissement spécialisé par une exploitation à haute température
Déployez des systèmes d’énergie là où une alimentation d’entrée de 120 V c.a. est la seule option disponible
Préservez la sécurité de la source d’alimentation de votre réseau grâce au chiffrement des communications des contrôleurs
Prolongez la durée de vie de vos batteries grâce aux outils de gestion des batteries disponibles
Faites des économies d’énergie avec le mode ECO, même à faible charge
Votre tranquillité d’esprit est garantie par ce système d’énergie UL et NEBS
Minimisez le temps d’installation et assurez la conformité de votre réseau grâce à des fichiers de configuration personnalisés
Réduisez le temps de fonctionnement hors secteur sur génératrice avec une alimentation solaire/hybride
Optimisez l’autonomie de votre batterie avec le délestage des charges prioritaires et non prioritaires
Capacité solaire/hybride : réduit la dépendance au secteur
Caractéristiques
Haut rendement : les redresseurs eSure offrent un rendement de 96,2 %
Large plage de températures d’exploitation : les redresseurs fonctionnent de -40 °C à +80 °C (jusqu’à +65 °C sans déclassement)
Entrée de courant alternatif c.a. sélectionnable : 120 V c.a., 208 à 240 V c.a.
Prend en charge différentes interfaces de communication : Ethernet, SNMP V2 & SNMP V3, ModBus et RS485
Capacité de gestion des batteries
Économies d’énergie avec le mode ECO
Conforme à NEBS niveau 3 et homologué UL
Il est possible de personnaliser les fichiers de configuration
Capacité solaire/hybride
Jusqu’à deux niveaux de délestage sur basse tension (LVD)
Spécifications
NetSure 5100 582137100
- Product Overview
- Puissance
- 18-28.8kW / 1.5-19.2kW
- Intensité admissible
- 40-600A / 50-400A
- Type de système
- Standard system
- Input
- Tension d’entrée, nominale
- Single phase: 120VAC, 208VAC to 240VAC
- Input Voltage, Operational
- Rectifier: (Single Phase) 85 VAC to 300 VAC, Solar Converter: 120 VDC to 420 VDC, DC-DC Converter: 41 VDC to 58.5 VDC
- Input Connections
- Molex for AC cords or hard wiring, terminal strip or breaker (solar)
- Equipment Dimensions (H x W x D)
- Distribution cabinet: 4U x 19" x 15" or 8U x 23" x 15", Module shelf: 1U x (19" or 23") x 15"
- Access
- Top or rear cabled with front and top access
- Output
- Tension de sortie, nominale
- -48 VDC, +24 VDC, -58 VDC
- Output Voltage, Operational
- Rectifier: -42 VDC to -58 VDC; Converter: +24 VDC to +28 VDC or -56 VDC to -58 VDC
- Output Capacity
- Up to 600 amps at -48 VDC plus redundancy; Up to 400 amps at +24 VDC or -58 VDC plus redundancy
- Peak Efficiency
- Rectifier: 96.2%; Converter: 95% (+24 VDC or -58 VDC)
- Load Circuit Breakers / Fuses
- 1-300 A E/M or E bullet nose breakers, 100-600 A E/M GJ Hybrid Panel Breakers, 3-100 A TPS/TLS fuses, 18/100 A to 15 A GMT fuses
- Physical Characteristics
- Battery Circuit Breakers / Fuses
- 1A to 300 A E/M or E breakers, 50A to 200A GJ Breakers, 3A to 100A TPS/TLS fuses
- Options
- Optional Battery Trays, SM-Temp, BAU, Relay racks
- Environmetal & Standard Compliance
- Control and Monitoring
- NCU with remote access via web browsers, TCP/IP & SNMP as standard
- Operating Temperature
- -40 °C to +65 °C ( 40 °F to +149 °F)
- Safety Compliance
- UL Listed (cUL)
Manuels
- UM1M830BNA NCU Controller User Manual
- UM1R482000E3 eSure Rectifier User Manual
- IM582137100 NetSure 5100 Installation Manual
- UM582137100 NetSure 5100 User Manual
- UM547490 SM-TEMP User Manual
- S48-2000e3 Solar Converter User Manual
- UM1C48582000P3 eSure Power Extend Converter User Manual
- IM588820200SK001 NetSure Battery Tray Kit Installation Manual
Brochures et fiches techniques
- NetSure 5100 Data Sheet
- NCU Controller Data Sheet
- R48-2000e3 eSure Rectifier Data Sheet
- C48/58-2000P3 eSure™ Power Extend Converter Data Sheet
- C48-24-1500 eSure Converter Data Sheet
- S48-2000e3 eSure Solar Converter Data Sheet
- Small NetSure Battery Cabinets Data Sheet
- Vertiv™ NetSure™ DC Power Services Maintenance Data Sheet
- Vertiv™ NetSure™ DC Power Services Test & Turn-Up Data Sheet
Spécifications techniques
