Gamme NetSure 7100

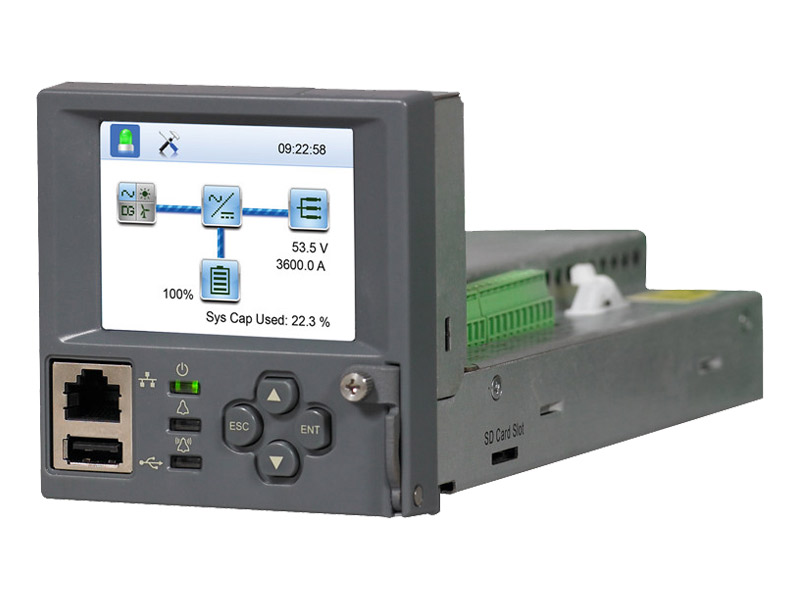

Le système d’énergie modulaire de la gamme NetSure™ 7100 avec des redresseurs de 3 500 W ou 2 000 W et des convertisseurs c.c.-c.c. de 1 500 W fournit jusqu’à 4 000 A pour les systèmes de -48 V avec jusqu’à 520 A à +24 V. Les principaux composants du système d’énergie sont NetSure Control Unit (NCU), les étagères de montage des modules qui abritent les redresseurs et les convertisseurs, et une armoire de distribution modulaire.
Sauvegardez ce produit dans votre tableau de bord
Vous venez de sauvegarder ce produit dans votre tableau de bord afin de le consulter ultérieurement. Vous pourrez ensuite facilement le supprimer quand vous n’en aurez plus besoin.
Veuillez vous connecter ou créer un compte pour sauvegarder ce contenu afin de le consulter ultérieurement
Gamme NetSure 7100
Le système d’énergie modulaire de la gamme NetSure™ 7100 avec des redresseurs de 3 500 W ou 2 000 W et des convertisseurs c.c.-c.c. de 1 500 W fournit jusqu’à 4 000 A pour les systèmes de -48 V avec jusqu’à 520 A à +24 V. Les principaux composants du système d’énergie sont NetSure Control Unit (NCU), les étagères de montage des modules qui abritent les redresseurs et les convertisseurs, et une armoire de distribution modulaire.
Avantages
Caractéristiques
Spécifications
- Product Overview
- Puissance
- 600 kW (6 bays)
- Intensité admissible
- 12,000 A (6 bays)
- Type de système
- Cabinet or Relay Rack
- Input
- Tension d’entrée, nominale
- 208 VAC to 277/480 VAC
- Input Voltage, Operational
- 176 VAC to 305/528 VAC
- Input Connections
- Terminal Blocks or Line Cords
- Equipment Dimensions (H x W x D)
- D Cabinet:12.2" (7RU) to 33.25" (19RU) x 23" x 20.1", R Shelves:1.7" (1RU) or 5.2" (3RU) x 23" x 20.1"
- Access
- Front for installation, operation and maintenance, Rear for multi-bay, rectifier shelf or battery tray expansion
- Output
- Tension de sortie, nominale
- -48 VDC, +24 VDC, -58 VDC
- Output Voltage, Operational
- Rectifier: -42 VDC to -58 VDC; Converter: +24 VDC to +28 VDC or -56 VDC to -58 VDC
- Output Capacity
- Up to 2000 amps per bay at -48 VDC plus redundancy, maximum of six bays; Up to 520 amps at +24 VDC or -58 VDC plus redundancy
- Peak Efficiency
- Rectifier: 96.5%; Converter: 95% (+24 VDC or -58 VDC)
- Load Circuit Breakers / Fuses
- Up to (104) Bullet CBs, 1 to 300 A, Up to (24) GJ/218 CBs, 100 to 800 A, Up to (16) TPH Fuses, 70 to 600 A, Up to (16) TBL-B Fuses, 70 to 250 A
- Physical Characteristics
- Battery Circuit Breakers / Fuses
- Up to (24) Bullet CBs, 1 to 300 A, Up to (4) GJ/218 CBs, 100 to 800 A, Up to (4) TPH Fuses, 70 to 600 A /up to 200A CB Disconnect mounted on each batt
- Options
- Low Voltage Load Disconnect, Low Voltage Batttery Disconnect, Battery Shunt, Battery Trays - Pre-cabled, Bulk Output Panel, Up to (68) Temp Sensors
- Poids (lb/kg)
- 90.9 to 295.5 kg
- Hauteur (po/mm)
- 2134 mm
- Largeur (po/mm)
- 584.2 to 711.2 mm
- Profondeur (po/mm)
- 510.5 to 711.2 mm
- Environmetal & Standard Compliance
- Control and Monitoring
- Dual Ethernet, Embedded web pages, SNMP, Modbus, Battery Management, Programmable Relay Outputs and Binary Inputs, Energy Management
- Operating Temperature
- -40 °C to +40 °C (-40 °F to +104 °F)
- Safety Compliance
- UL 1801 Listed (“c UL”), NEBS Level 3
- EMC Compliance
- FCC Class B
- UM1R483500E Rectifier User Manual
- UM1R482000E3 eSure Rectifier User Manual
- IM582127000 NetSure 7100 Installation Manual
- UM02440103 SM-IO2 User Manual
- UM10010507 SM-DU+ User Manual
- IM559252 NetSure Controller Ethernet Kit
- UM1C48582000P3 eSure Power Extend Converter User Manual
- IM588820200SK001 NetSure Battery Tray Kit Installation Manual
- NetSure™ Control Unit (NCU) Controller 2nd Ethernet Port Retrofit Kit
- NetSure 7100 Data Sheet with eSure Power Extend Converters
- R48-3500e3 eSure Rectifier Data Sheet
- R48-3500e Rectifier Data Sheet
- C48/58-2000P3 eSure™ Power Extend Converter Data Sheet
- C48-24-1500 eSure Converter Data Sheet
- Distributed Antenna System Solutions (DAS)
- NCU Controller Data Sheet
- Vertiv™ NetSure™ DC Power Services Maintenance Data Sheet
- Vertiv™ NetSure™ DC Power Services Test & Turn-Up Data Sheet
* Pour accéder aux téléchargements propres à des modèles particuliers, rendez-vous sur la page du produit en question en sélectionnant le nom de modèle dans le tableau de spécifications ci-dessus.
